种类
|
小型
|
|

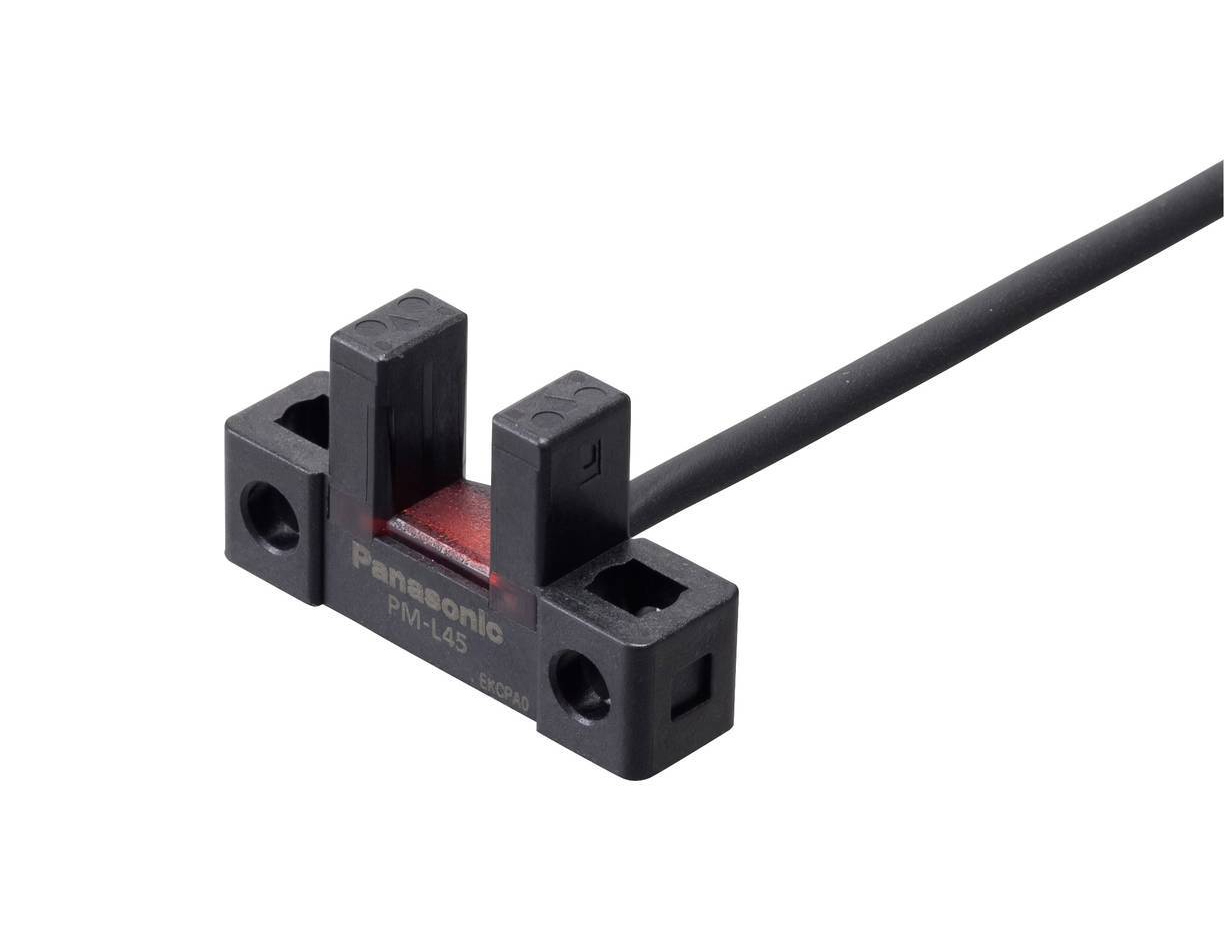

电缆型
|
连接器型
|
|
型式名
|
NPN输出
|
PM-□44
|
PM-□54
|
|
PNP输出
|
PM-□44P
|
PM-□54P
|
|
检测距离
|
5mm(固定)
|
|
最小检测物体
|
0.8×1.8mm非透明体
|
|
应差
|
0.05mm以下
|
|
重复精度
|
0.03mm以下
|
|
电源电压
|
5～24V DC±10％ 脉动P-P10％以下
|
|
消耗电流
|
15mA以下
|
|
输 出
|
NPN开路集电极晶体管
・最大流入电流：50mA
・外加电压：30V DC以下(输出和0V之间)
・剩余电压：0.7V以下(流入电流为50mA时)、0.4V以下(流入电流为16mA时)
PNP开路集电极晶体管
・最大源电流：50mA
・外加电压：30V DC以下(输出和+V之间)
・剩余电压：0.7V以下(源电流为50mA时)、 0.4V以下(源电流为16mA时)
|
|
输出动作
|
入光时ON/遮光时ON 装备2种输出
|
|
反应时间
|
入光时：20μs以下、遮光时：100μs以下(反应频率1kHz以上)(注2)
|
|
工作状态指示灯
|
红色LED(入光时亮起)
|
环
境
性
能
|
使用环境温度(注3)(注4)
|
-25～＋55℃(注意不可结露、结冰)，存储时：-30～＋80℃
|
|
使用环境湿度
|
35～85％RH，存储时：35～85％RH
|
|
使用环境照明度
|
荧光灯光：受光面照明度1,000 lx 以下
|
|
耐电压
|
AC1,000V 1分钟 所有电源连接端子与外壳之间
|
|
绝缘电阻
|
所有电源连接端子与外壳之间，50MΩ以上，基于DC250V的高阻表
|
|
耐振动
|
频率10～2,000Hz 双振幅1.5mm X,Y和Z方向各2小时
|
|
耐冲击
|
加速度15,000m/s2(约1,500G) X,Y和Z方向各3次
|
|
投光元件
|
红外线LED(投光波峰波长：940nm、非调制式)
|
|
材质
|
外壳：PBT、狭缝透光罩：聚碳酸酯
|
|
电缆
|
0.09mm2 4芯橡皮电缆[PM-□24-R:0.1mm24芯耐弯曲，耐油，耐热型橡皮电缆(注5)]
长1m
|
-
|
|
电缆延长
|
0.3mm2以上的电缆全长可延长至100m
|
|
重量
|
本体重量：约15g
|
本体重量：约3g
|
(注1)：无指定时的测量条件为使用环境温度＝+23℃。
(注2)：反应频率是指使下图中的圆盘旋转时的数值。
(注3)：如果在＋50℃以上的环境温度下使用，请务必将传感器安装于金属体上。
(注4)：请注意，当环境温度在－10℃以下时，PM-□24-R型电缆会失去伸缩性。
(注5)：PM-□24-R的电缆适用于移动机座上的耐弯曲电缆。当传感器安装在移动机座上时，固定传感器电缆接点使得没有压力施加在上面。
(PM-□24-R以外不适于安装在移动机座上。)
