种类
|
低压型
|
高压型
|
|
型
号
|
NPN输出
|

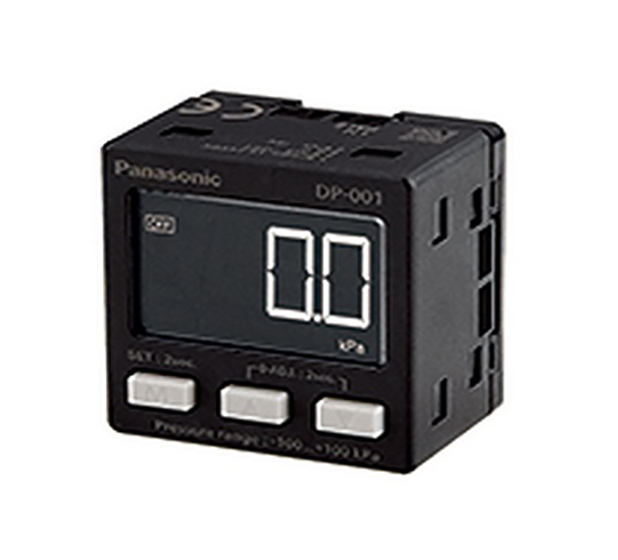

DP-001(C)
|
DP-002(C)
|
|
PNP输出
|
DP-001(C)-P
|
DP-002(C)-P
|
|
压力种类
|
表压
|
|
额定压力范围
|
-100.0kPa~+100.0kPa
|
0.000~+1.000MPa
|
|
設定压力范围
|
-101.0kPa~+101.0kPa
|
-0.010MPa~+1.010MPa
|
|
耐压力
|
500kPa
|
1.5MPa
|
|
适用流体
|
非腐蚀性气体
|
|
电源电压
|
12V~24V DC±10% 脉动P-P10%以下
|
|
消耗电流
|
电源电压24V时，消耗电流30mA以下
|
|
比较
输出
|
NPN开路集电极晶体管
・最大流入电流：50mA
・外加电压：30V DC以下(比較输出和0V之间)
・剩余电压：2V以下(流入电流为50mA时)
PNP开路集电极晶体管
・最大流出电流：50mA
・外加电压：30V DC以下(比较输出和+V之间)
・剩余电压：2V以下(源电流为50mA时)
|
|
|
输出动作
|
通过按钮操作选择N.O./N.C.
|
|
输出模式
|
EASY模式/应差模式/窗式对比模式
|
|
应差
|
最小2digit(可变)
|
|
重复精度
|
±0.2%F.S.(±4digits以内)
|
±0.4%F.S.(±4digits以内)
|
|
反应时间
|
2.5ms/25ms/250ms 通过按键操作选择
|
环
境
性
能
|
保护构造
|
IP40(IEC)
|
|
周围温度
|
0~+50℃(注意不可结露、结冰)、存储时：-10℃+60℃
|
|
周围湿度
|
35%RH~85%RH、存储时：35%RH~85%RH
|
|
耐电压
|
AC500V 1分钟 所有电源连接端子与外壳之间
|
|
绝缘电阻
|
所有电源连接端子与外壳之间，50MΩ以上，基于DC500V的高阻表
|
|
耐振动
|
频率10Hz~150Hz 双振幅0.75mm 最大加速度49m/s2 X,Y和Z方向各2小时
|
|
耐冲击
|
加速度100m/s2(约10G) XYZ各方向3次
|
温度特性
(+20℃基准)
|
+10℃~+40℃:±1%F.S.以内
0~+50℃:±2.5%F.S.以内
|
+10℃~+40℃:±2%F.S.以内
0~+50℃:±5%F.S.以内
|
|
材质
|
外壳：PBT、LCD显示屏：丙烯、压力端口：黄铜镍(树脂型)、压铸锌(压铸型) 、安装螺纹部：黄铜(镀镍)、按钮部：聚碳酸酯
|
|
重量(仅限于本体)
|
树脂型：约25g、压铸型：约40g
|
|
附件
|
CN-14A-C2(带连接器电缆，长2m)：1根
|
